【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件

由 **DANDYYEUNG** 周二 27 12月 2011 - 11:18

因為工作需要，AutoCAD中好多時在MODEL SPACE裏有很多圖，如果能夠一次性打印會很方便的，我在網上很多地方我都找不到能用於2012 VERSION 的BATCHPLOT ，希望有BROTHER 幫到手?十分感激的

👉 [訂購]AutoCAD 2020 出圖大師_光碟課程/線上課程有外掛程式教學 👈

Tiger&蘋果爸寫到: 恭喜您的主題獲選為精華文章！ < 積分+1、威望+6 >

[公告]關於論壇的文章價值

由 **Tiger&蘋果爸** 周二 27 12月 2011 - 16:30

DANDYYEUNG 寫到:因為工作需要，AutoCAD中好多時在MODEL SPACE裏有很多圖，如果能夠一次性打印會很方便的，我在網上很多地方我都找不到能用於2012 VERSION 的BATCHPLOT ，希望有BROTHER 幫到手?十分感激的

👇打印(列印)軟件新增拆圖方式：

我在網路上有搜尋到對岸網站分享的「批量打印工具」!
使用在AutoCAD 2012 以上版本可以使用：

【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_146

安裝方式有二種，一個是透過APPLOAD指令掛入（影片說明透過這個方式），操作有一個大原則，就是不管在模型空間或配置空間，都需要有一個基本的頁面設置。
一、程式下載（一般會員分享任務已結束，請密切關注下次分享）

👇專屬B會員請直接前往專屬資源版區下載
[專屬分享]模型空間及配置空間批量打印(列印)軟件

▼模型空間出圖（圖框為圖塊方式）

▼模型空間出圖（圖框非圖塊方式）

第二種需要安裝，這個我沒有安裝(支援至2010版本)，不過在AutoCAD中使用方式同影片。
二、程式下載（一般會員分享任務已結束，請密切關注下次分享）

👇專屬B會員請直接前往專屬資源版區下載
[專屬分享]模型空間及配置空間批量打印(列印)軟件
PS:作業系統需要用簡體語系，才能正常顯示簡體文字（編碼）及顯示操作方法說明。

20120110補充：
建議安裝免費的PDFCreator，可以內建PDF印表機，可以透過設定值完成自動批次出圖PDF，設定完畢不會有檔名覆蓋問題，請打開PDFCreator「選項」：

【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_150

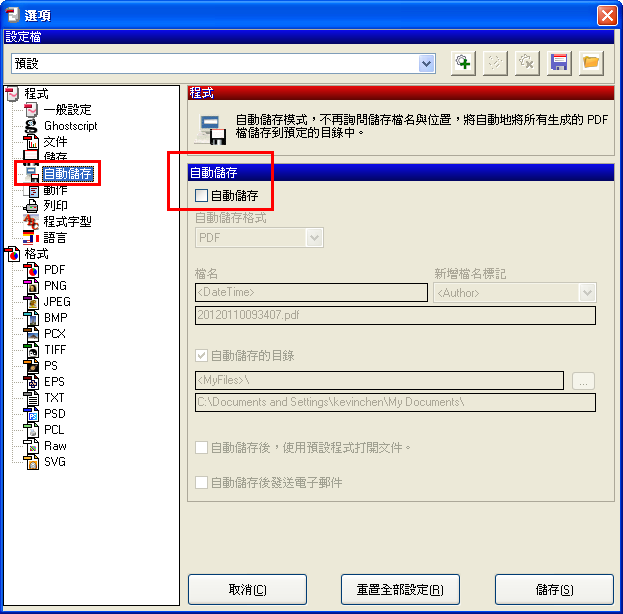

1.安裝PDFCreator之後，預設值「自動儲存」選項不會打勾。

【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_314

2.所以可以一張一張的儲存了，不會有PDF檔名一樣的覆蓋問題。

【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_223

3.但是有很多張就很麻煩，因為一張一張的儲存很花時間，建議可以勾選「自動儲存」，「檔名」部分請輸入

【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_411

4.再來就會自動以時間日期出圖，就可以順利出圖PDF，也就沒有覆蓋檔名的問題！

【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_510

補充：英文版+中文版（一般會員分享任務已結束，請密切關注下次分享）

👇專屬B會員請直接前往專屬資源版區下載
[專屬分享]模型空間及配置空間批量打印(列印)軟件

延伸閱讀:

「教學」出版 PUBLISH 功能介紹 - 1
「教學」出版 PUBLISH 功能介紹 - 2
[訂購]AutoCAD 2020 出圖大師_光碟課程/線上課程

由 **ginse0727** 周二 27 12月 2011 - 18:09

好用的工具，一定要感恩的下載來學習使用。謝謝蘋果爸的分享。

由 **euler0312** 周二 27 12月 2011 - 23:26

這批量打印工具還真方便
不過請教蘋果爸
若是利用圖紙集來出圖的話
是不是會比較方便呢?

由 **Tiger&蘋果爸** 周三 28 12月 2011 - 9:22

euler0312 寫到:這批量打印工具還真方便
不過請教蘋果爸
若是利用圖紙集來出圖的話
是不是會比較方便呢?

因為樓主的需求是模型空間中有很多圖檔，因此需要透過「批次化工具」幫助～
原則上我比較推薦「一檔一圖一配置」，這樣搭配圖紙集出圖示最方便的，所以你說的沒錯～

由 **judyyai** 周三 28 12月 2011 - 12:26

Tiger&蘋果爸寫到:我在網路上有搜尋到對岸網站分享的「批量打印工具」!
使用在AutoCAD 2012版本可以使用，作業系統需要用簡體語系，才能正常顯示簡體文字（編碼）：

PS:若使用繁體語系系統，還是可以正常使用，不過介面會呈現亂碼。

若能有英文版～就不用切換語系～會比較好～
有空來研究看看～

由 **euler0312** 周三 28 12月 2011 - 12:48

終於知道了
每個工具都有個別需求的人去使用
並不見得適合每個人
不過透過蘋果爸的介紹
我也學習到新知
感謝啦

由 **mitice** 周四 29 12月 2011 - 8:38

看到蘋果爸回覆之後，我也去下載來看看
在我們繁中語系下一定會出現亂碼，
所以我就花了一下下的時間讓它也可以在繁中語系也可以正常使用
【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 C87xvFK

可以改的到的字串我已經改完了，還是有四個地方內建在程式碼中的沒找到字串改繁中
有需要的人就可以下載
[回覆可下載]

judyyai 寫到: 感謝熱心分享正(繁)體中文化~< 積分 +1>
[公告]關於團隊成員的回文及貢獻

由 **judyyai** 周四 29 12月 2011 - 9:14

mitice 寫到:看到蘋果爸回覆之後，我也去下載來看看
在我們繁中語系下一定會出現亂碼，
所以我就花了一下下的時間讓它也可以在繁中語系也可以正常使用

讚一個~
不用安裝程式~
直接APPLOAD指令掛入
指令 bplot 就可以執行

剛剛試驗了一下~真是太好用~

感謝蘋爸的教學影片~ 讚啦!!

早上自己在公司試驗都試不出來~又不能及時上來觀看不玩了

也謝謝mitice~
還好有繁體中文化~ 謝謝囉

不然真的很不喜歡用亂碼的程式~又不會切換作業系統語系了解...

由 **jassica123** 周四 29 12月 2011 - 16:10

救星~~有好多圖檔過來都是這個樣子的，又很多一拿到就說等等我要，先出一份出來~~有了這個就不用手忙腳亂了~~~
謝謝蘋果爸感謝Mitice大大繁中化

由 **adslwang** 周四 29 12月 2011 - 21:08

真的是很不錯的東西謝謝分享

由 **mars** 周五 30 12月 2011 - 9:10

大家大力推荐，一定是不得了的東西

使用報告：
測試之後發現PDF出圖繪把檔案覆蓋掉
因為出圖檔案名稱與模型配置相同
不斷的出圖同檔名會直接覆蓋掉

由 **bestboy1010** 周五 30 12月 2011 - 9:41

哇!!!太棒了~~這個我好需要用到~感謝~~

由 **以西杰** 周五 30 12月 2011 - 15:40

挖～～有繁體版ㄟ～～太讚囉

由 **judyyai** 周五 30 12月 2011 - 21:35

mars 寫到:大家大力推荐，一定是不得了的東西

使用報告：
測試之後發現PDF出圖繪把檔案覆蓋掉
因為出圖檔案名稱與模型配置相同
不斷的出圖同檔名會直接覆蓋掉

不是很明白...
名稱不是可以自取?

由 **Tiger&蘋果爸** 周五 30 12月 2011 - 21:43

judyyai 寫到:
mars 寫到:大家大力推荐，一定是不得了的東西

使用報告：
測試之後發現PDF出圖繪把檔案覆蓋掉
因為出圖檔案名稱與模型配置相同
不斷的出圖同檔名會直接覆蓋掉
不是很明白...
名稱不是可以自取?

這個之前測試也是有問題，沒有辦法改名稱，所以他會一直覆蓋～
但是實際出圖出來就沒這問題～

由 **judyyai** 周五 30 12月 2011 - 22:10

Tiger&蘋果爸寫到:
judyyai 寫到:
mars 寫到:大家大力推荐，一定是不得了的東西

使用報告：
測試之後發現PDF出圖繪把檔案覆蓋掉
因為出圖檔案名稱與模型配置相同
不斷的出圖同檔名會直接覆蓋掉
不是很明白...
名稱不是可以自取?
這個之前測試也是有問題，沒有辦法改名稱，所以他會一直覆蓋～
但是實際出圖出來就沒這問題～

但是我用的就是轉PDF~
存檔時,可以取名稱~並沒有覆蓋疑問2

我知道了~跟選擇的虛擬印表機有關係~
用內建會這樣
而我用 PDFCreator 這款他會問我存檔名稱不會覆蓋

由 **Tiger&蘋果爸** 周五 30 12月 2011 - 23:29

judyyai 寫到: 但是我用的就是轉PDF~
存檔時,可以取名稱~並沒有覆蓋 :
我知道了~跟選擇的虛擬印表機有關係~
用內建會這樣
而我用 PDFCreator 這款他會問我存檔名稱不會覆蓋

這個我在公司試過一樣～
現在在家裡使用 PDFCreator 一樣也會覆蓋...
我再試試看有沒有選項！
頭暈目眩

由 **以西杰** 周六 31 12月 2011 - 9:53

剛試用完...真是太讚了...這是我一直期待的東西說...用CAD十幾年了...由於我的工作都是用在建築工程的水電空調繪圖部分...常常一次出圖都是..幾十張...每次都要一張一張列印...今天真的升級了...這是今年第二個令我為有收穫的軟體

由 **judyyai** 周日 1 1月 2012 - 1:01

Tiger&蘋果爸寫到:
judyyai 寫到: 但是我用的就是轉PDF~
存檔時,可以取名稱~並沒有覆蓋 :
我知道了~跟選擇的虛擬印表機有關係~
用內建會這樣
而我用 PDFCreator 這款他會問我存檔名稱不會覆蓋
這個我在公司試過一樣～
現在在家裡使用 PDFCreator 一樣也會覆蓋...
我再試試看有沒有選項！

蘋爸~這是我過程影片~並沒特別設定

由 **ssbf1985** 周二 3 1月 2012 - 23:14

先跟蘋果爸謝過!!
不過只能用在2012版的阿!!
真是太可惜了!!
不過這一定有機會用到先收藏在說!!

由 **judyyai** 周二 3 1月 2012 - 23:22

ssbf1985 寫到:先跟蘋果爸謝過!!
不過只能用在2012版的阿!!
真是太可惜了!!
不過這一定有機會用到先收藏在說!!

2010可以用喔~我的影片是2010的~

由 **Tiger&蘋果爸** 周三 4 1月 2012 - 9:37

judyyai 寫到:
蘋爸~這是我過程影片~並沒特別設定

謝謝judy的影片～
記得之前的版本是英文版，跟你的狀況一樣，可以一張一張儲存，後來更新為中文版後，就變為自動儲存pdf，選項裡的設定也都不能改（有bug）...

由 **judyyai** 周三 4 1月 2012 - 12:23

Tiger&蘋果爸寫到:
judyyai 寫到:
蘋爸~這是我過程影片~並沒特別設定
謝謝judy的影片～
記得之前的版本是英文版，跟你的狀況一樣，可以一張一張儲存，後來更新為中文版後，就變為自動儲存pdf，選項裡的設定也都不能改（有bug）...

蘋爸~ 我是最新版本,安裝完,它會自動抓語言顯示
原本家裡沒裝PDFCreator,那天在家要測試~才上官網安裝新版本
因為家裡是另外一套PDF虛擬印表機,所以沒安裝~

而我之前在公司測試也OK 公司就是裝PDFCreator這套而且版本沒有更新~

你把版本更新再試試看~

由 **Tiger&蘋果爸** 周二 10 1月 2012 - 9:49

judyyai 寫到: 蘋爸~ 我是最新版本,安裝完,它會自動抓語言顯示
原本家裡沒裝PDFCreator,那天在家要測試~才上官網安裝新版本
因為家裡是另外一套PDF虛擬印表機,所以沒安裝~
而我之前在公司測試也OK 公司就是裝PDFCreator這套而且版本沒有更新~
你把版本更新再試試看~

打開PDFCreator「選項」：
【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_150

1.移除PDFCreator之後，重新安裝恢復預設值了，「自動儲存」選項不會打勾～
【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_314

2.所以可以一張一張的儲存了，不會有PDF檔名一樣的覆蓋問題！
【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_223

3.但是有很多張就很麻煩，建議可以勾選「自動儲存」，檔名部分請輸入
【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_411

4.再來就會自動以時間日期出圖，就可以順利出圖PDF，也就沒有覆蓋檔名的問題！
【發帖精華】AutoCAD模型空間及配置空間批量打印(列印)軟件 Aoc_510
