[練習]AutoCAD 中華民國國旗繪製
主題回顧 :
今天看到FB有人使用CorelDraw畫青天白日滿地紅國旗!
所以如法炮製的也使用AutoCAD來畫看看,畫完後感覺...爽啦~
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-010](https://i.servimg.com/u/f58/12/31/59/66/hzgq-010.png)
相關繪製說明及尺寸請看以下網址!
大家有空可以試試,做完別忘PO上您的完成圖片喔~
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Aeiaaz10](https://i.servimg.com/u/f62/19/71/67/71/aeiaaz10.png)
PDF範本下載: https://app.box.com/s/ek7jiin0cft66bolqap5n1r2mzl8e1u8
國旗繪法逐步詳述
步驟一
將一張紙剪裁或畫出一個寬高比例為三比二的長方形。天地:天和=3:2
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-110](https://i.servimg.com/u/f58/12/31/59/66/hzgq-110.gif)
步驟二
取出四邊中點日、星、日`、星`,連「日日`」與「星星`」兩線段且相交於月,「天日月星」即為青天的部份。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-210](https://i.servimg.com/u/f58/12/31/59/66/hzgq-210.gif)
接下來詳述青天白日的畫法,示範圖例為「天日月星」之放大圖。
步驟三

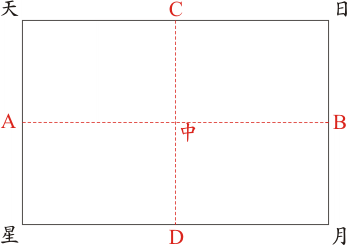

在四邊形「天日月星」中,取四邊中點A、B、C、D,連AB與CD兩線段交於「中」。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-310](https://i.servimg.com/u/f58/12/31/59/66/hzgq-310.gif)
步驟四
以中為圓心,AB的八分之一為半徑畫一小圓,即為白日體。
步驟五
以中為圓心,CD的八十分之十七為半徑畫一中圓,即為青圈的部分。
步驟六
以中為圓心,AB的四分之一為半徑畫一大圓,即為十二道光芒的外接圓,並與AB、CD兩線段相交於子、卯、午、酉四點。
步驟七
分別以子、卯、午、酉四點為圓心,AB的四分之一為半徑,在大圓圓周上取出丑、寅、辰、巳、未、申、戌、亥八個點。這八個點與子、卯、午、酉四點,即為十二道光芒的頂點。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-710](https://i.servimg.com/u/f58/12/31/59/66/hzgq-710.gif)
步驟八
連接子未、未寅、寅酉、酉辰、辰亥、亥午、午丑、丑申、申卯、卯戌、戌巳、巳子十二條線段,即得十二道光芒。
步驟九
塗上藍色與白色,即成青天白日徽。(注意:十二道光芒不相連)
步驟十
其餘部份塗上紅色,國旗即繪製完成。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-111](https://i.servimg.com/u/f58/12/31/59/66/hzgq-111.gif)
引用:中華民國國旗繪製
http://www.globalflag.idv.tw/wg/hzgq.htm
下載國旗繪製教學講義:
http://www.globalflag.idv.tw/wg/drawflag.doc
備用載點: https://goo.gl/FkM3Xp
影片參考:
補充:試著使用CorelCAD當然也可以輕鬆完成~
![竊喜](/users/3215/23/55/09/smiles/91815.gif)
![過獎了](/users/3215/23/55/09/smiles/478277.gif)
所以如法炮製的也使用AutoCAD來畫看看,畫完後感覺...爽啦~
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-010](https://i.servimg.com/u/f58/12/31/59/66/hzgq-010.png)
相關繪製說明及尺寸請看以下網址!
大家有空可以試試,做完別忘PO上您的完成圖片喔~
![微笑](/users/3215/23/55/09/smiles/286961.gif)
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Aeiaaz10](https://i.servimg.com/u/f62/19/71/67/71/aeiaaz10.png)
PDF範本下載: https://app.box.com/s/ek7jiin0cft66bolqap5n1r2mzl8e1u8
國旗繪法逐步詳述
步驟一
將一張紙剪裁或畫出一個寬高比例為三比二的長方形。天地:天和=3:2
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-110](https://i.servimg.com/u/f58/12/31/59/66/hzgq-110.gif)
步驟二
取出四邊中點日、星、日`、星`,連「日日`」與「星星`」兩線段且相交於月,「天日月星」即為青天的部份。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-210](https://i.servimg.com/u/f58/12/31/59/66/hzgq-210.gif)
接下來詳述青天白日的畫法,示範圖例為「天日月星」之放大圖。
步驟三
在四邊形「天日月星」中,取四邊中點A、B、C、D,連AB與CD兩線段交於「中」。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-310](https://i.servimg.com/u/f58/12/31/59/66/hzgq-310.gif)
步驟四
以中為圓心,AB的八分之一為半徑畫一小圓,即為白日體。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-410](https://i.servimg.com/u/f58/12/31/59/66/hzgq-410.gif)
步驟五
以中為圓心,CD的八十分之十七為半徑畫一中圓,即為青圈的部分。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-510](https://i.servimg.com/u/f58/12/31/59/66/hzgq-510.gif)
步驟六
以中為圓心,AB的四分之一為半徑畫一大圓,即為十二道光芒的外接圓,並與AB、CD兩線段相交於子、卯、午、酉四點。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-610](https://i.servimg.com/u/f58/12/31/59/66/hzgq-610.gif)
步驟七
分別以子、卯、午、酉四點為圓心,AB的四分之一為半徑,在大圓圓周上取出丑、寅、辰、巳、未、申、戌、亥八個點。這八個點與子、卯、午、酉四點,即為十二道光芒的頂點。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-710](https://i.servimg.com/u/f58/12/31/59/66/hzgq-710.gif)
步驟八
連接子未、未寅、寅酉、酉辰、辰亥、亥午、午丑、丑申、申卯、卯戌、戌巳、巳子十二條線段,即得十二道光芒。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-810](https://i.servimg.com/u/f58/12/31/59/66/hzgq-810.gif)
步驟九
塗上藍色與白色,即成青天白日徽。(注意:十二道光芒不相連)
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-910](https://i.servimg.com/u/f58/12/31/59/66/hzgq-910.gif)
步驟十
其餘部份塗上紅色,國旗即繪製完成。
![[練習]AutoCAD 中華民國國旗繪製 - 頁 2 Hzgq-111](https://i.servimg.com/u/f58/12/31/59/66/hzgq-111.gif)
引用:中華民國國旗繪製
http://www.globalflag.idv.tw/wg/hzgq.htm
下載國旗繪製教學講義:
http://www.globalflag.idv.tw/wg/drawflag.doc
備用載點: https://goo.gl/FkM3Xp
影片參考:
補充:試著使用CorelCAD當然也可以輕鬆完成~
![竊喜](/users/3215/23/55/09/smiles/91815.gif)
