[練習]雨傘範例

由 **Tiger&蘋果爸** 周四 19 11月 2009 - 17:34

主題回顧 :

這一次的範例主要是想跟各位分享「斷面混成(LOFT)」的「導引(G)」功能(這個功能適用2007以上版本)，
在看了原廠斷面混成說明後覺得還蠻有趣的，在這裡特別做成範例跟大家研討分享，
有興趣的朋友可以練習看看(記得將你的完成品圖片PD上來)，當然也可以參考我的影片作法喔~

代碼:: 導引指定導引曲線，該曲線可控制斷面混成的實體或曲面的形狀。導引曲線是曲線或線，可透過加入額外線架構資訊到物件來近一步定義實體或曲面格式。您可以使用導引曲線來控制點如何與相應的斷面相符，以防止不必要的結果 (如產生的實體或曲面中的摺皺)。

[練習]雨傘範例 - 頁 5 %E9%9B%A8%E5%82%98%E7%AF%84%E4%BE%8B1

請記得說明以下事項(參與練習的朋友將獲得威望值+6): 答對了

1.3d成品圖片
2.建模所用到的指令(約略說明即可)
3.使用的AutoCAD版本
4.建模所需時間
5.您的意見補充

PDF範例下載:
https://app.box.com/s/gkwmwjidvwyohif7qonp

完成圖片：
[練習]雨傘範例 - 頁 5 %E9%9B%A8%E5%82%98

影片展示：

[20091123補充]：
因考量到有些朋友可能是使用2006(含)以下的版本，這裡特別展示另一種方式「邊緣網面」EDGESURF指令!!

代碼:: 說明：選取定義網面的四條鄰接邊緣。邊緣可以是線、弧、雲形線或開放聚合線。邊緣必須在端點相接，以形成單一封閉迴路。

各位看倌可以參考以下影片方式來製作，當然做完之後別忘PO上來跟我們分享~
影片展示：

[20091127補充]：
以下為英文版介面影片展示：

由 **cottd0117** 周五 5 11月 2010 - 16:28

[練習]雨傘範例 - 頁 5 %E9%9B%A8%E5%82%98%E7%B7%B4%E7%BF%92

2.建模所用到的指令複製、聚合線、線、擠出、掃掠、斷面混成、移動、陣列等,都是照著蘋果爸的教學影片製作的唷！
3.使用的AutoCAD版本
2008版
4.建模所需時間
兩個小時左右
5.您的意見補充
感謝蘋果爸的教學，因為是第一次玩 3D ，所以花的時間有點長，有關 3D 的指令都是完全沒碰過的，看來還是要多多學習~~

由育緯周五 5 11月 2010 - 17:50

大大的圖沒出來喔!!

由 **cottd0117** 周六 6 11月 2010 - 11:10

阿~我今天才發現~~已經將共用的權限打開了~應該看的到了吧~~ 三條線

謝謝您的提醒

由 **van1978172** 周四 10 3月 2011 - 15:19

很不熟練的用2007畫了兩小時左右還是無法完成
大部份的時間用再找指令
後來看了影片依照蘋果爸的畫法畫出來了
還是比較習慣用PRO-E畫3D

由眼淚周四 17 3月 2011 - 11:26

1.3d成品圖片

2.建模所用到的指令(約略說明即可)
loft、ar、sweep、
3.使用的AutoCAD版本
2010
4.建模所需時間
超過8小時吧… (第一次接觸3d指令，尤其在loft傘面及薄殼實在是苦惱阿)
5.您的意見補充:
也許是第一次接觸這個所以才看不太懂影片，也不會上傳圖片，所以這個拖了很久。但是成功之後感覺真是棒!

由 **derek_jou** 周六 16 4月 2011 - 17:00

1.3d成品圖片

2.建模所用到的指令(約略說明即可):圓,線,弧,陣列,薄殼.調整長度,掃略,斷面混成,圓球..等等
3.使用的AutoCAD版本:2010
4.建模所需時間:17分
5.您的意見補充:
感謝蘋爸影片教學，在3D方面才剛開始涉略，藉著這樣的練習，能更加了解各個指令使用，來看看是否還有別的練習。
也很好奇蘋果爸與sp674531是怎麼彩現出來的，先來去多爬爬文再請教您吧。
ps：尋找如何把圖片放上來反到是花了半個小時才搞好。

由 **leonlin** 周五 13 五月 2011 - 18:46

1.3D成品圖

2.建模所用到的指令(約略說明即可):薄殼.調整長度,掃略,斷面混成,圓球,圓柱,複製,倒角等等
3.使用的AutoCAD版本:2012
4.建模所需時間:傘頂小圓跟傘骨完全連接後45分!!(沒連接前...6小時以上囧RZ)
5.您的意見補充:
(1).能否請蘋爸分享下您當用的鎖點種類,原來我那個傘頂小圓跟傘骨無法密合是因為我在移動原來的小圓至傘頂時鎖到別的點(反正不是圓心就對了...T_T)

由 **Tiger&蘋果爸** 周五 13 五月 2011 - 21:40

我使用的值就是輸入 OSMODE系統變數設定63
1 END (端點)
2 MID (中點)
4 CEN (圓心)
8 NOD (節點)
16 QUA (四分點)
32 INT (交點)

由 **leonlin** 周一 16 五月 2011 - 8:41

了解了~感謝蘋果爸不吝指導!

由 **HEMOS** 周四 19 五月 2011 - 18:06

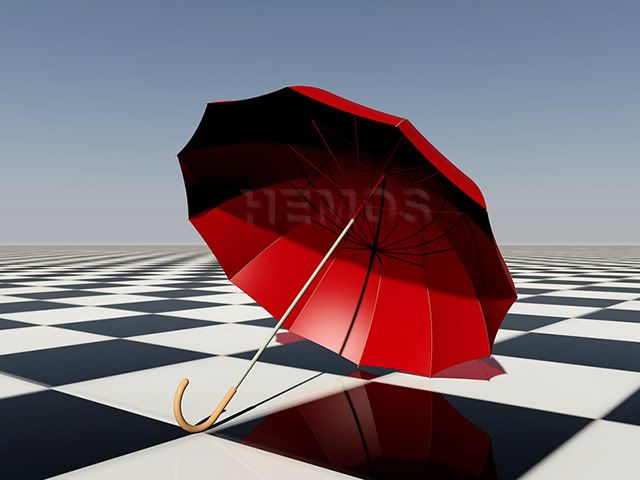

1.3d成品圖片

2.建模所用到的指令(約略說明即可)：Loft、Shell、Sweep
3.使用的AutoCAD版本：AutoCAD 2008
4.建模所需時間：10~15 minutes
5.您的意見補充：建議教學影片中能加入聲音說明，如此可以降低範例操作上的誤解，更能節省學習者與蘋果爸寶貴時間的浪費…

由 **Tiger&蘋果爸** 周一 23 五月 2011 - 9:16

好的!
這個建議非常好!
平時白天沒有辦法錄製音訊...所以要等晚上在錄!

由 **jackie001209** 周二 24 五月 2011 - 12:17

哇!..真的很棒!..大家都這麼努力!..看來我們得加強努力囉!..

由 **ycd1280** 周一 13 6月 2011 - 16:19

1.3d成品圖片

2.建模所用到的指令:擠出、掃掠、斷面混成、薄殼、圓球、圓柱....
3.使用的AutoCAD版本:2007
4.建模所需時間:約1小時
5.您的意見補充:第一次使用"LOST斷面混成" 指令，原來這樣就可以使用在不規則的圖形上。我要好好利用他!!感謝蘋果爸的教學~~

由 **key0420** 周一 26 12月 2011 - 0:49

1.3d成品圖片

2.建模所用到的指令(約略說明即可)
斷面,薄殼,掃略........
3.使用的AutoCAD版本
2008
4.建模所需時間
30分(看影片的=.=)
5.您的意見補充
學到斷面混成導引的用法......
有練習可以學習比看書學習要來的更容易了解~~~感謝

由 **fanny923** 周二 24 4月 2012 - 15:52

1.3D成品

2.建模所用到的指令:斷面混成、薄殼、掃略、圓球、擠出....
3.使用的AutoCAD版本:2010
4.建模所需時間:約1小時(一直在調整彩線及背景)
5.您的意見補充:使用"LOST斷面混成" 指令，原來導引是這樣用的.....以前都只會路徑處理@@，感謝教學~

由 **sea0702** 周二 24 4月 2012 - 23:10

1.3d成品圖片

2.建模所用到的指令(約略說明即可):陣列、薄殼、拉升、掃略、斷面混成、圓球、圓柱等
3.使用的AutoCAD版本:2010
4.建模所需時間:1小時
5.您的意見補充:還是參考蘋爸影片一步一步作,越畫越有興趣,而且也試著放入底圖

繼續加油囉!!

由 **莊順成** 周四 17 五月 2012 - 0:16

1.3d成品圖片

2.建模所用到的指令(約略說明即可)
用差值斷面混成掃掠 ucsv w 薄殼擠出 F圓角 3D旋轉複製移動中點對齊 ARC

3.使用的AutoCAD版本:2011

4.建模所需時間
製作時間10分鐘

5.您的意見補充
這是自己的作品,還有很多進步空間
水準不高請見諒

由育緯周六 19 五月 2012 - 18:12

請問大大使用的AUTOCAD版本是....??

由 **莊順成** 周六 19 五月 2012 - 23:46

2011版本

由 **stu50084** 周六 5 1月 2013 - 16:48

2.建模所用到的指令(約略說明即可)
L C LOFT SOLIDEDIT SWEEP
3.使用的AutoCAD版本
2013
4.建模所需時間
約30分鐘
5.您的意見補充
感謝蘋果大大的教學

這次雨傘的建模練習到不少功能很適合練習建模用感恩大大

由 **pqsister** 周五 22 3月 2013 - 17:32

成品圖片:

建模所用到的指令:
陣列.斷面混成.掃掠(第一次用,發現掃略的物件會自己消失?!).薄殼
使用的AutoCAD版本:
2010
建模所需時間:
邊做邊看影片大約1個半小時
意見補充:
謝謝蘋果爸做出這麼好的教學範例!做出來很有成就感~

在斷面混成失敗N次後一直擺著沒有繼續做,今天有人提出問題又激發我想完成它的鬥志啦~~
我覺得影片的1:25左右的部分好關鍵~之前都沒有發現!!!
今天花時間最久的是在薄殼><.
後來乾脆複製縮小0.99再做差集了....OTZ

由乖乖周四 26 9月 2013 - 21:04

1.

2.使用使令> AR/ PE/ 3DROTATE/ LOFT/ SOLIDEDIT/ SWEEP/ SPHERE/ CYLINDER ...等
3.使用2012與2010兩種
4.參考蘋爸的教學邊畫過程障礙重重,共2天才完成

5.補充>
公司使用2010進行薄殼後卻看不到傘內骨架,切換成3D線條是有薄殼成功.實體圖看起來像是半球狀無法克服><
家中改用2012又遇到傘緣與骨架AR後成圖塊無法LOFT系統選不到輪廓線,必須炸開後再執行PE做接合
雖然是完成了但針對遇到AR後便圖塊的狀況還請教多位前輩可以協助解惑

由 **verseyin** 周四 28 8月 2014 - 13:33

我還不會~不過看了蘋果爸的影片正在練習中~!

請問各位高手
是否都把指令背下來了
直接下指令而不是用工具列的圖案....

希望各位大大幫忙解答喔

由 **索羅門sun** 周一 1 9月 2014 - 23:48

大家都好棒啊
我只學到2D........

由 **amosyd** 周四 24 12月 2015 - 16:08

[問題]第一個影片中3分鐘左右那個小環移動上去後,不知道弧形框架上面那一小段是怎麼erase的?
