「教學」出版 PUBLISH 功能介紹 - 2

◆一個圖檔多張圖的出版方式：
請使用「出版」PUBLISH 指令


但是須搭配「頁面設定」PAGESETUP 指令，即可大量快速的出圖


此功能為 AutoCAD 2004 以上版本的功能，輕輕鬆鬆的簡單出圖就不再是難事了。
而出圖是一門學問，其實並不難，了解運用後你會發現其實很簡單。

PS:此「出版」滿足 模型標籤或配置標籤 的出圖，只需在出版選擇 模型標籤或配置標籤即可。

「出版」的用途非常廣泛，就看你如何技巧性運用，並可依照 企業專案 來設計出圖流程，
而「出版」不只是運用在配置(圖紙)空間，在模型空間也可以使用「出版」功能。

所以出圖的工作通常第一次設定好「頁面設定」，以後就可靠「出版」來快速出圖，
所以第一次設定出圖的步驟會比較花時間，但是下一次出圖時就很輕鬆了。

PS:建議將圖檔標準化，將設定好的「頁面設定」圖檔 儲存成樣板檔(*.dwt)，
以後就不需設定出圖的步驟即可使用「出版」快速出圖。

※動態操作步驟如下:有問題請再提※

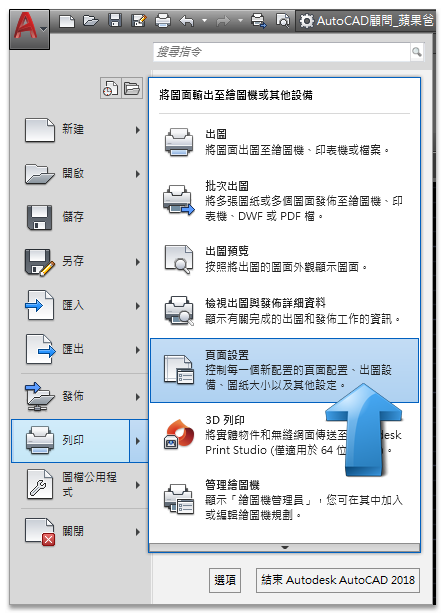

■「頁面設定」規劃

https://2img.net/h/i143.photobucket.com/albums/r134/op90o/G0020a.gif

■「出版」規劃

https://2img.net/h/i143.photobucket.com/albums/r134/op90o/G0020b.gif

▼延伸閱讀：
「教學」出版 PUBLISH 功能介紹 - 1

利害。我都統一用圖紙出版圖，還沒用模型這樣做過，果真轉個彎，也可以在模型做多個視鏡出圖。
但是為了統一管理, 儘量做到標準化，基本上，我們公司內部還是不希望同仁這樣做的，但是遇到外來的圖如果都放在模型上，這到是不錯使用哦

又學到啦~

好久沒來充電了!!

這個 有點不太懂 這樣會從那一台印表機出來...

LOUS 寫到:這個 有點不太懂 這樣會從那一台印表機出來...

這樣看你建立頁面設定時的繪圖機而定~

請問如果一個圖檔有20張圖都要一張一張像第一個步驟設定嗎? 還是設定到第二張就好了? 出圖時要一張一張框選嗎 謝謝

頁面設定時的出圖選項會鎖定印表機，一旦變更印表機(不論是印表機型式或名稱)，都須重新變更印表機的選項，再將此檔做為母檔，開啟每一張圖檔，將母檔的頁面設定匯入即可。

chung9705 寫到:請問如果一個圖檔有20張圖都要一張一張像第一個步驟設定嗎? 還是設定到第二張就好了? 出圖時要一張一張框選嗎 謝謝

如果20張圖都在模型空間，第一次使用出版就必須設定20組頁面設置，爾後就可以批次出版。
若是20張圖是建立在配置空間，這樣只需第一張圖（第一配置）建立頁面設置，其餘的配置同第一個配置的頁面設置出版即可。

是挺好.相当于图纸集的试图打印了.

收到 謝謝蘋果爸

感謝蘋果爸的教學，我在此論壇學到非常多以前搞不懂的AutoCAD技巧，非常感恩!

yangchung123 寫到:感謝蘋果爸的教學，我在此論壇學到非常多以前搞不懂的AutoCAD技巧，非常感恩!

別客氣～有問題請隨時提出來吧～


小弟有數個問題
首先小弟想把模型中的圖以綠色框分成六份列印，並在「頁面設定」該位置、比例和size
接著便進行「出版」，但當我按「新增圖紙」時就出現(圖3)的情況
那小弟改用Copy的方法，設定那六張圖，雖然成功列印，不過想儲存的時又出現(圖4 & 5)的視窗
最後還出現Plot pdf 檔

1.為啥按「新增圖紙」時就出現(圖3)的情況
2.為啥不能儲存
3.「出版」時能否停了那個plot pdf 檔的設定

BC27 寫到:小弟有數個問題
首先小弟想把模型中的圖以綠色框分成六份列印，並在「頁面設定」該位置、比例和size
接著便進行「出版」，但當我按「新增圖紙」時就出現(圖2)的情況
那小弟改用Copy的方法，設定那六張圖，雖然成功列印，不過想儲存的時又出現(圖4 & 5)的視窗
最後還出現Plot pdf 檔

1.為啥按「新增圖紙」時就出現(圖2)的情況
2.為啥不能儲存
3.「出版」時能否停了那個plot pdf 檔的設定

有可能是繪圖機的問題，請使用預設 DWG To PDF.pc3 出PDF檔案比較OK!


請問~
1.若設定完之後，是否就不能將原本模型空間的圖做移位動作?
2.已在背景出圖過程中，是否可關閉圖檔史背景繼續完成出圖?關閉圖檔時，出圖的進度該從何處得知?
3.使用出圖機為PDF時，可否設定多張圖成一張PDF，而不用一張張命名存檔?

以上，煩請解惑，謝謝。

jiraiya30 寫到:請問~
1.若設定完之後，是否就不能將原本模型空間的圖做移位動作?
2.已在背景出圖過程中，是否可關閉圖檔史背景繼續完成出圖?關閉圖檔時，出圖的進度該從何處得知?
3.使用出圖機為PDF時，可否設定多張圖成一張PDF，而不用一張張命名存檔?
以上，煩請解惑，謝謝。

A1.是的，圖面不能再移位。
A2.可以關閉圖檔，在畫面右下方可以檢視進度。


A3.PUBLISHCOLLATE系統變數設定1。

遇到沒設配置又將圖集中在模型，這是一個好方法

tjs1466 寫到:遇到沒設配置又將圖集中在模型，這是一個好方法

出圖真是一門學問！有問題一起討論～

感謝分享出圖的方式

剛剛才想到一直潛在水底,該給點回應了

這種方式出圖是窗選範圍的出圖方式

那比例部分的話就要在模型上算好

配置裡面則可以利用系統給的比例來出圖

是這樣吧

Tanyuu 寫到:感謝分享出圖的方式
剛剛才想到一直潛在水底,該給點回應了
這種方式出圖是窗選範圍的出圖方式
那比例部分的話就要在模型上算好
配置裡面則可以利用系統給的比例來出圖
是這樣吧

模型空間出圖，就是依照圖框放大倍數，通常A1圖框84.1x59.4圖塊，然後放大100倍，這樣模型空間出圖，比例即為1/100。

延伸閱讀 >> [觀念]規劃圖面單位及圖面比例

就縮放來說

一個是調整模型
一個是調整外框

都能達到目的,合適就好

<<腦破亂連>>
另外想到圖紙集的管理部分
圖不夠數量的話用圖紙集也是多花時間

模型設定的應該就不好配合圖紙集進行管理了吧

看到蘋拔說明圖紙集的部分
都是配置分好後再匯入圖紙集

這種設置,會用何種管理方式呢?

Tanyuu 寫到:另外想到圖紙集的管理部分
圖不夠數量的話用圖紙集也是多花時間
模型設定的應該就不好配合圖紙集進行管理了吧
看到蘋拔說明圖紙集的部分
都是配置分好後再匯入圖紙集
這種設置,會用何種管理方式呢?

1.圖紙集需要有配置才能使用，如果圖框放在模型空間，可以在配置空間建立視埠方式，這樣就可以讓圖紙集匯入使用。

2.圖檔多寡都可以使用圖紙集，算是公司同仁可以一起用，專案管理開啟圖檔來改圖或出圖。

3.[報告]圖紙集十大優點，你不能不知道！
https://www.autocad-tw.com/t21174-topic

感謝分享，晚點我再來把自己的東西試著整理看看!

想請問~~
我目前用模型的出圖方式，在發佈的地方設定完儲存這個圖紙清單下來
但發現底圖有做調整了，但用發佈載入圖紙清單轉出來的檔案沒有更新，這是我哪邊設定有問題嗎?

請問如果第一個檔案有6張圖，第2個檔有15張圖，都在模型空間，是否就不適用此方法了呢?
